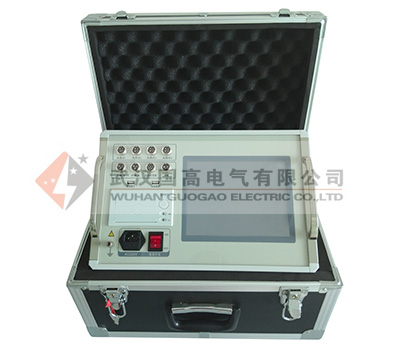

GKC-FA高压开关机械特性测试仪
主要特点:
>8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。
>高速热敏打印机,方便现场打印测试数据。
>机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC30~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
>配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
>适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
>开关动作一次,得到所有数据及图形。
>主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
>配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
>同时可测12路金属触头断口。
>内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
>内部抗干扰电路可满足500KV变电站内可靠使用。
主要技术参数:
>时间测量:
12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
>测试范围:0.01ms~19000ms,分辨率:0.01ms
>速度测量:刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
>测速范围:
1mm传感器 0.01~25.00m/s
0.1mm传感器 0.001~2.50m/s
0.5°角度传感器 1周波/ 0.5°
>行程测量:
动触头行程(行程)
接触行程(开距)
过冲行程或反程(超程)
>传感器:
50mm,分辨率:0.1mm;
360线传感器:360о,分辨率:0.5о
>选配传感器:300mm、1000mm、加速度传感器
>电流:最大电流输出为20A
>交直流电源 :AC 220V ± 10%;50Hz ± 2%
>直流电源:输出电压:35~265V连续可调,输出电流:≤ 20A(短时)
>隔离开关测量范围:
电压输出:DC35~265V(可调)
电源输出时间:0.01-19秒(可设置)
断口信号最大采集时间为19秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
>主机体积:380×240×170mm
>使用环境:-10℃~+50℃
>相对湿度:≤90%
GKC-FB高压开关机械特性测试仪
主要特点:
>8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。
>高速热敏打印机,方便现场打印测试数据。
>机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
>配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
>适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
>开关动作一次,得到所有数据及图形。
>主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
>配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
>同时可测12路金属触头断口,6路合闸电阻。
>内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
>内部抗干扰电路可满足500KV变电站内可靠使用。
主要技术参数:
>时间测量:
12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
>测试范围:0.01ms~20000ms,分辨率:0.01ms
>合闸电阻测量:
6路固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
合闸电阻投入时间
>测量范围:0~10000Ω,分辨率1Ω,精度1%
>速度测量:刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
>测速范围:
1mm传感器 0.01~25.00m/s
0.1mm传感器 0.001~2.50m/s
0.5°角度传感器 1周波/ 0.5°
>行程测量:动触头行程(行程),接触行程(开距),过冲行程或反程(超程)
>传感器:
50mm,分辨率:0.1mm
360线传感器:360о,分辨率:0.5о
>选配传感器:300mm、1000mm、加速度传感器
>电流:最大电流输出为20A。
>交直流电源 :AC 220V ± 10%;50Hz ± 2%
>直流电源:输出电压:35~265V连续可调,输出电流:≤ 20A(短时)
>隔离开关测量范围:
电压输出:DC35~265V(可调)
电源输出时间:0.01-20秒(可设置)
断口信号最大采集时间为20秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
>主机体积:380×280×170mm
>使用环境:-10℃~+50℃
>相对湿度:≤90%
GKC-FC高压开关机械特性测试仪
主要特点:
>8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。
>高速热敏打印机,方便现场打印测试数据。
>机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
>配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
>适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
>开关动作一次,得到所有数据及图形。
>主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
>配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
>同时可测12路金属触头断口、6路合闸电阻、6路石墨触头测试。
>内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
>内部抗干扰电路可满足500KV变电站内可靠使用。
主要技术参数:
>时间测量:
12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
>测试范围:0.01ms~18000ms,分辨率:0.01ms
>合闸电阻测量:
3路固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
合闸电阻投入时间
>测量范围:0~10000Ω,分辨率1Ω,精度1%
>石墨触头测量:
3路固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
>速度测量:刚分(刚合)速度;指定时间段(行程段或角度段)平均速度
>测速范围:
1mm传感器 0.01~25.00m/s
0.1mm传感器 0.001~2.50m/s
0.5°角度传感器 1周波/ 0.5°
>行程测量:动触头行程(行程),接触行程(开距),过冲行程或反程(超程)
>传感器:50mm,分辨率:0.1mm;360线传感器:360о,分辨率:0.5о
>选配传感器:300mm、1000mm、加速度传感器
>电流:最大电流输出为20A。
>交直流电源 :AC 220V ± 10%;50Hz ± 2%
>直流电源:输出电压:35~265V连续可调,输出电流:≤ 20A(短时)
>隔离开关测量范围:
电压输出:DC35~265V(可调)
电源输出时间:0.01-20秒(可设置)
断口信号最大采集时间为20秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
>主机体积:380×280×170mm
>使用环境:-10℃~+50℃
>相对湿度:≤90%
