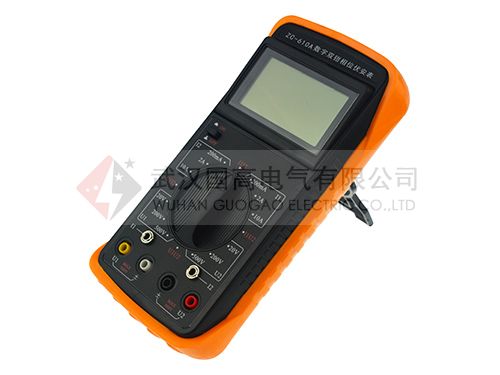

LY-610A 数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
产品特性
[1]结构精巧，使用方便：手持式结构，在10mA～10A电流范围内，3V～500V电压范围内测量相位时不用断开电路和更换量限，显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果，开关功能及布局合理，转动开关即可读出被测电压、电流及其相位；
[2]绝缘电阻：采用最新型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V；
[3]低 功 耗：该数字双钳相位伏安表微功耗设计，且具有电池电压检测功能；
[4]仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
技术参数
1、基本误差
| 参比工作条件 |
环境温度 |
(23±5)℃ |
| 环境湿度 |
(45～75)%RH |
| 被测信号波形 |
正弦波、β=0.02 |
| 被测信号频率 |
(50±0.2)Hz |
| 被测载流导线在钳口中的位置 |
任意 |
| 测量相位时被测信号幅值范围 |
100～220V、0.5～1.5A |
| 外参比频率电磁场干扰 |
应避免 |
2、基本误差极限
| 表1：交流电压测量误差 |
| 量 限 |
分 辨 率 |
基本误差极限 |
| 20V |
0.01V |
±(0.3%读数+0.2%量程) |
| 200V |
0.1V |
| 500V |
1V |
| 输入阻抗：各量限均为2MΩ |
| 表2：交流电流测量误差 |
| 量 限 |
分 辨 率 |
基本误差极限 |
| 200mA |
0.1mA |
±(0.3%读数+0.2%量程) |
| 2A |
1mA |
| 10A |
10mA |
| 表3：工频相位测量误差(U-U、U-I、I-I ) |
| 范 围 |
分 辨 率 |
基本误差极限 |
| 0～360° |
1° |
±2° |
| 测U1-U2相位时电压输入回路阻抗：40KΩ |
3、工作误差
| 额定工作条件 |
环境温度 |
(0～40)℃ |
| 环境湿度 |
(20～80)% RH |
| 被测信号波形 |
正弦波、β=0.05 |
| 被测信号频率 |
(50±0.5)Hz |
| 被测载流导线在钳口中的位置 |
任意 |
| 测量相位时被测信号幅值范围 |
测U1-U2相位时：30V～500V |
| 测I1-I2 相位时：10mA～10.00A |
| 测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A |
| 外参比频率电磁场干扰 |
应避免 |
| 额定工作误差极限 |
在上所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍 |
4、其它技术特性
| 显示位数 |
三位半 |
| 采样速率 |
3次/秒 |
| 电 源 |
单个9V迭层电池、电源电流小于5mA |
| 外形尺寸 |
表壳尺寸 |
192×95×55mm3 |
| 钳壳尺寸 |
140×42×20mm3 |
| 钳口尺寸 |
Φ7mm×9mm |
| 重 量 |
表 体 |
280g |
| 测 量 钳 |
2×200g |
| 储存条件 |
温 度 |
－10℃～50℃ | |
