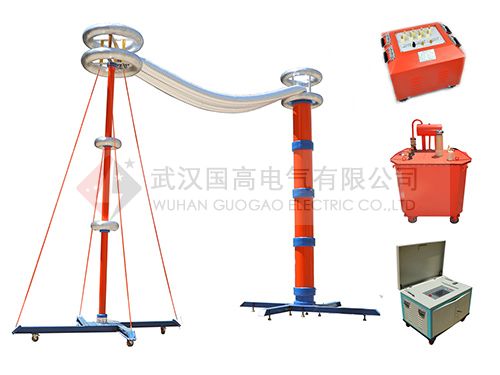

LYVF-A 系列变频串联谐振交流耐压装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
   LYVF-A 系列变频串联谐振交流耐压装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；所需电源容量小，试验所需的电源功率只有试验容量的1/Q；体积小，重量轻，为普通试验装置的1/3-1/5；谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；具备多种工作模式，采用220V或380V单相电源，方便现场取电；多只方式，积木式组合，可串可并操作简单，方便现场使用。

产品特性：
    [1] 所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q；
    [2] 体积小，重量轻，一般为普通试验装置的1/3-1/5；
    [3] 谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿；
    [4] 变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电；
    [5] 配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用；
    [6] 大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。

技术参数

额定输出电压	0～1000kV及其以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作时间	满功率连续工作时间60min
品质因数	30～90
频率调节灵敏度	0.1Hz
不稳定度	＜0.05%
工作电源	单相220V或三相380V±10%
	工频50Hz±5%

LYVF-A变频串联谐振交流耐压装置常规配置技术指标：

产品型号名称	变频电源	谐振电抗器	激励变压器	分压器	适用范围
LYVF-A-54/54/22	3kW	27kV/1A二台(干式)	3kVA(干式)	60kV	1000kVA及以下10kV电力变压器
					10kV开关、母线、PT、CT等
					10kV(300mm2)电缆≤1.0km
LYVF-A-108/108/27	5kW	27kV/1A四台(干式)	5kVA(干式)	110kV	31500kVA及以下35kV电力变压器
					35kV开关、母线、PT、CT等
					10kV(300mm2)电缆2km
					35kV(300mm2)电缆0.5km
LYVF-A-200/200/50	10kW	50kV/1A四台(干式)	10kVA(干式)	200kV	50000kVA及以下110kV电力变压
					器
					110kVGIS、PT、CT等(预防性试验)
					35kV(300mm2)电缆≤1.0km
					10kV(300mm2)电缆≤2.0km
LYVF-A-270/270/45	15kW	45kV/1A六台(干式)	15kVA(干式)	300kV	50000kVA及以下110kV电力变压器
					110kVGIS、PT、CT等
					35kV(300mm2)电缆≤1.2km
					10kV(300mm2)电缆≤3.0km
LYVF-A-800/400/50	30kW	50kV/2A八台(干式) 100kV/2A四台(油浸式)	30kVA(干式) 30kA(油浸式)	400kV	80000kVA及以下220kV电力变压器
					50000kVA及以下110kV电力变压器
					110kV/220kVGIS、PT、CT等
					35kV(300mm2)电缆≤2.0km
					110kV(300mm2)电缆≤0.7km
LYVF-A-1600/800/200	60kW	200kV/2A四台(油浸式)	60kVA(干式)	800kV	80000kVA及以下220kV电力变压器
					50000kVA及以下110kV电力变压器
					500kVGIS、PT、CT等
					220kV开关、GIS、PT、CT等
					110kV(400mm2)电缆≤1.5km
					220kV(400mm2)电缆≤1.0km
