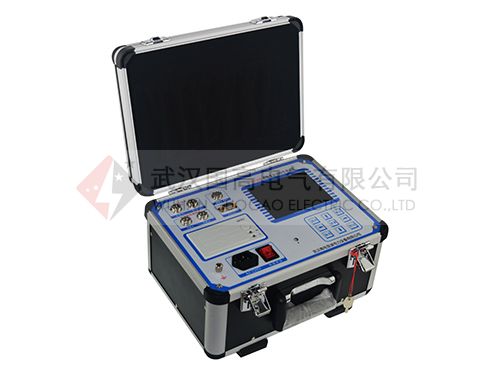

LY-300高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
产品特性：
[1]仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作；
[2]独立的6断口，可检测并提示断口的连接状态，方便用户检查接线；
[3]机内可存储100组测试结果；
[4]大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单 操作提示，人性化菜单式界面，操作简便；
[5]仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观；
[6]机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器；
[7]本仪器可进行电动分合测试和手动分合测试；
[8]可进行高、低电压实验，自动寻找最低分或合闸电压；
[9]重合闸试验，可做合分、分合，分合分等参数测量。
技术参数
| 规格型号 |
LY-300 |
| 测试用途 |
高压开关分合闸特性测量 |
| 工作电源 |
输入电压 |
185Vac～250Vac |
| 允许输入电压 |
85Vac～264Vac |
| 频 率 |
50/60Hz |
| 允许频率 |
45Hz～65Hz |
| 输入功率 |
40VA |
| 接 头 |
标准交流插口60320 |
| 时间测量 |
测量通道 |
6路 |
| 测量项目 |
固有分闸（合闸）时间 |
| 分闸（合闸）相内不同期 |
| 分闸（合闸）相间不同期 |
| 合闸（分闸）弹跳时间（弹跳次数） |
| 测量范围 |
0.1ms～999.99ms |
| 准 确 度 |
1%±（1%读数+2个字） |
| 速度测量 |
测量项目 |
刚分（刚合）速度 |
| 指定时间段（行程段或角度段）平均速度 |
| 测量范围 |
1mm传感器：0.01～25.00m/s |
| 0.1mm传感器：0.001～2.50m/s |
| 0.5°角度传感器：1周波/0.5° |
| 行程测量 |
测量项目 |
动触头行程（行程） |
| 接触行程（开距） |
| 过冲行程或反程（超程） |
| 测量范围 |
直线传感器：50mm（选配300mm） |
| 360线传感器：360° |
| 分 辨 率 |
50mm直线传感器：0.1mm |
| 300mm直线传感器：1mm |
| 360°线传感器：0.5° |
| 其它性能 |
电流测量 |
电流为合分闸线圈的最大电流值 |
| 显示屏 |
320×240液晶屏，对比度可调 |
| 数据存储 |
可存储100组测量数据 |
| 打 印 机 |
高速热敏打印机 |
| 直流电源 |
输出电压：25～260V连续可调，输出电流：≤15A（短时） |
| 环境条件 |
运行温度 |
-10℃～+50℃ |
| 存储温度 |
-25℃～+70℃ |
| 相对湿度 |
5%～95%，不结露 |
| 物理特性 |
尺 寸 |
380×280×140mm3 |
| 重 量 |
≈7kg(不包括附件) | |
