产品概述：

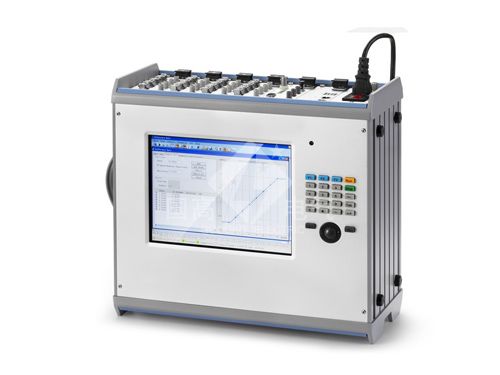

LYJB-2000B光数字保护测试仪用于满足IEC61850-9-1 和IEC61850-9-2 标准及FT3 格式的数字化保护和仪器仪表的测试和试验。LYJB-2000B光数字保护测试仪将电压、电流量按照IEC61850 协议打包并实时传送到被测设备。而被测对象的动作信号通过测试仪的开关量输入接点或者GOOSE 报文输入到测试仪，测试仪按照一定试验方式实时改变输出量的幅值和相位，实现保护和数字化仪器仪表的测试。
因此，LYJB-2000B光数字保护测试仪具备保护对测试系统的基本要求：
>能够输出基于IEC61850-9 标准及FT3 格式的采样值报文，并能够模拟电力系统的各种故障；
>能够通过硬接点直接获得保护的动作信息；
>能够发送GOOSE 报文给被测保护装置，模拟变电站间隔的位置信息、闭锁信号等各种开入量信息；
>能够接收被测装置发送的GOOSE 报文，解析后得到保护的动作信息。
主要技术特点：
>易于携带，装置重量 <9Kg，有利于现场测试。
>内置双核CPU工控机、大容量SSD固态硬盘；Windows XPE操作系统；9.7寸真彩LED液晶屏，1024×768分辨率，轨迹球鼠标加按键操作；既可脱机工作，也可联机操作。
>提供16对LC光口，可收发16组IEC61850-9-1、IEC61850-9-2 帧格式采样值；具备光功率测试功能。
>提供16个ST输出光口和2个ST接收光口，可输出16组符合 IEC60044-7/8 （FT3） 格式的采样值报文；可接收2组IEC60044-7/8 规范的 FT3 格式的采样值报文。
>可订阅、发布 GOOSE 信息或输出、接收开关量，实现保护的闭环测试。
>13路模拟小信号输出，可测试小信号输入的保护。
>开机即可模拟IED主动发布GOOSE、采样值信号，以消除试验停止后链路中断所引起的被测装置复归过程。
>光口输出为采样值或GOOSE可自由定义；可订阅/发布多个不同GOOSE控制块信息。
>采样值通道功能、通道数目可自由设置，最多可配置高达64个通道。
>自动解析SCL（SCD、ICD、CID、NPI）文件，实现对采样值、GOOSE信息的自动配置，并可将采样值、GOOSE配置信息可保存为一配置文件，方便测试。
>可自动探测来自MU、保护装置、智能操作箱的光数字信号，实现对采样值、GOOSE信息的自动配置功能。
>可进行异常状况模拟（丢帧、错序、品质异常、报文重发、数据异常、失步等）。
>内置GPS对时模块，具有GPS、光IRIG-B码、IEEE1588同步对时功能。
|
