产品概述：

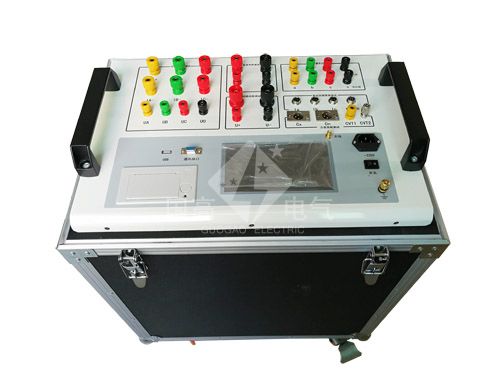

CSXT-908A智能综合测试仪系统是移动试验系统和车载试验系统的全新标杆! 高度集成化电路、网路模块化结构、集中式操作界面! 集11种仪器、多种测试功能于一体，体积重量大大减小! 全程菜单提示，单键操作，无比方便！
主要功能及特点：
>具有变压器直流电阻、变压器有载开关、接地引线导通、导电回路电阻、接地线成组等电阻类测试功能。
>具有变压器变比、变压器空载负载损耗、变压器短路阻抗、变压器容量、输电线路参数、电容电感参数等交流参数测试功能。
>具有避雷器泄漏电流、介质损耗等绝缘类测试功能。
>全部功能通过一个大屏幕触摸屏完成操作。
>具有RS-485,USB,及无线通信接口。
主要技术指标：
>变压器直流电阻测量精度：0.2%±2字，测量范围：100μΩ～10kΩ
>接地引线导通电阻测量精度：0.5%±2字，测量范围：100μΩ～10Ω
>变压器有载开关电阻测量精度：±5%±0.1Ω，测量范围：0～40Ω
>回路电阻测量精度：±0.5%±3字，测量范围：0～20mΩ
>变压器变比测量精度：±0.1%±2字，测量范围：0.8～5000
>交流参数测量精度：电压±0.2%±2字，测量范围：0～800V
电流±0.2%±2字，测量范围：0～80A
功率±0.5%±3字
>电容电感测量精度：±1%±3字，测量范围：1μF～2000μF，1mH~20H
>避雷器泄漏电流测量精度：±5%±3字，测量范围：0～20mA
>介质损耗测量精度：±1%±0.0004，测量范围：3PF～1.5Μf
>各测试项可储存100次测量数据，掉电不丢失。
>全部汉字菜单及操作提示，直观方便。
>内置微型打印机，可打印测量结果和内存记录。
>具有RS-485接口，可与计算机通信。
>7寸彩屏触摸液晶，全部汉字菜单及操作提示，直观方便。
>USB测试数据导出。
>时钟掉电不丢。
>工作电源： AC220V±10%
>环境温度：-10~40°C
直流电阻测试主要技术指标：
>主要技术指标见下表：
|
电流挡 |
测量范围 |
电流挡 |
测量范围 |
|
1ｍA |
500W～10ｋW |
10A |
5mW～1W |
|
5ｍA |
100W～２ｋW |
20A |
0.3mW～500mW |
|
30ｍA |
20W～300W |
50A |
0.2mW～150mW |
|
0.2A |
3W～50W |
75A |
0.2mW～100mW |
|
1A |
500mW～10W |
100A |
0.1mW～75mW |
|
5A |
10mW～2W |
|
|
|
小于上述测量范围的电阻请使用最大或自动量程 |
回路电阻测试主要技术指标：
>主要技术指标见下表：
|
测量范围 |
输出电流 |
测量精度 |
|
0~20mW |
100A |
0.5%±3字 |
|
0~10mW |
200A |
0.5%±3字 |
|
0~5mW |
300A |
0.5%±3字 |
|
0~3mW |
500A |
0.5%±3字 |
|
0~2mW |
600A |
0.5%±3字 |
线路参数测试主要技术指标：
>基本测量精度： 电压、电流、阻抗 0.2级， 功率 0.5级
>电压测量范围： AC0～800V
>电流测量范围： AC0～80A
>工 作 温 度： -１０℃ ~４０℃
>环 境 湿 度： １０% ~８５%
>存 储 温 度： -２０℃ ~５０℃
接地成组测试主要技术指标：
>测量范围：30A(100~150m),50A(100~80m)
>测量精度：0.5%±3字
>最高分辨度：0.1
接地导通测试主要技术指标：
>主要技术指标见下表：
|
输出电流 |
测量范围 |
测量精度 |
|
0~5A |
1mW~10W |
0.5%±3字 |
|
0~10A |
1mW~10W |
0.5%±3字 |
|
0~20A |
500mW~10W |
0.5%±3字 |
|
0~30A |
500mW~10W |
0.5%±3字 |
|
0~40A |
200mW~5W |
0.5%±3字 |
|
0~50A |
200mW~5W |
0.5%±3字 |
|
0~100A |
100mW~5W |
0.5%±3字 |
变压器特性测试主要技术指标：
>基本测量精度： 电压、电流 0.2%±3字
功率 0.5%±3字(cosφ>0.1), 1.0%±3字(0.01>电压测量范围： AC0～800V
>电流测量范围： AC0～80A
>频率测量范围： 45～200Hz
变压器短路阻抗测试主要技术指标：
>基本测量精度： 电压、电流、阻抗 0.2%±3字
功率 0.5%±3字 (cosφ>0.1), 1.0%±3字(0.01>电压测量范围： AC0~800V
>电流测量范围： AC0~80A
>阻抗测量范围： 1Ω~200Ω
变压器容量测试主要技术指标：
>基本测量精度： 基本测量精度： 电压、电流 0.2%±3字
功率 0.5%±3字(cosφ>0.1), 1.0%±3字(0.01>电压测量范围： ＡＣ０~ 800Ｖ
>电流测量范围： ＡＣ０~8０Ａ
变压器变比测试主要技术指标：
>变比测量范围： 0.8—5000
>变比测量精度： 0.1%（0.8—1000）
0.2% (1000—2000)
0.5% (2000—5000)
氧化锌避雷器带电测试主要技术指标：
>测量范围：
泄漏电流（峰值）0-20mA；
电压（峰值）30-120V（大于120V可定制）。
>测量准确度：
总泄漏电流准确度：±(读数×2%+1个字)
阻性电流基波测量准确度：±(读数×5%+1个字)
电流谐波测量准确度：±(读数×10%+10uA)
参考电压输入范围：25V~120V有效值（大于120V可定制）
参考电压测量准确度：±(读数×2%+1个字)
电压谐波测量准确度：±(读数×10%)
>测量参数：
泄漏电流全电流波形、基波有效值、峰值。
三相电压全电压波形、有效值及3、5、7次谐波含有率。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
容性电流基波，全电压、全电流相角差。
避雷器功耗。
>电压基准信号取样方式：
有线同步：40米（可扩展）。
无线同步：800米（天线高度1.5米，空旷可视距离 ）
注：可按需定做抗干扰介质损耗测试功能 |
