DNZX-A电能质量在线监测系统

    电能质量监测装置是我公司针对电能质量监测难题，研究总结国内外电能质量监测特点和实践经验基础上，严格按照国家颁布的相关技术标准，自主设计开发的新一代嵌入式电能质量在线监测终端。采用先进的工控板+DSP+FPGA处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测装置。
    该装置可全天候不间断监测电网的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、功率因数、相移功率因数、有效值、正负序、暂态事件等电能质量数据。
    对电能质量监测装置的监测数据进行分析，可反映公用电网供到用户受电端的交流电能质量，各种用电设备在不同运行状态下对公用电网电能质量的影响。对电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。监测分析电力系统中动态参数，并对相关设备的功能和技术指标作出定量评价，保护系统中重要设备的用电安全，避免因电能质量问题带来引起的重大事故。

服务热线：400-027-1566

一、主要功能特点
电能质量在线监测装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性，主要特点如下：
>采用高性能嵌入式主板以DSP技术为核心，具有高效稳定的数据处理能力，传输能力和控制能力；整机采用电子化设计，没有任何高热，震动器件，仪器全密封结构，可保证设备长期稳定可靠的运行。
>采用先进的嵌入式实时操作系统，全部软件采用高级语言编程，保证了系统的高可靠性和兼容性。
>采用大屏幕LCD显示器，可实时显示全部电能质量监测数据，另有图形方式显示主要监测指标。
>采用了四层印刷电路板（PCB）和SMT 工艺、继电保护装置常用的”背插式”结构；
>可对基本监测指标和高级监测指标实时保存，实时数据掉电不丢失，32G大容量的存储空间，最长保存时间为1年以上，之后按”先进先出”原则更新。满足电能质量监测装置对数据存储的要求
>可对装置参数进行设置、修改和查看，并设有密码保护。

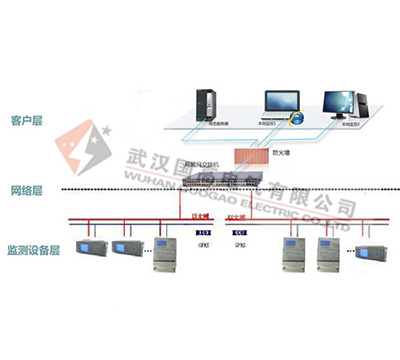

>装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口或RS485接口通讯与远方电能质量管理中心通讯。
>Modbus和本厂规约可供任意选择。（IEC61850需定制）
>装置支持网络对时，并可以接受IRIG-B码对时，保持与远方管理中心的时钟一致。(B码对时需定制)
>可根据客户要求设定事件触发限值，记录事件触发前、后实时波形数据并保存，并保存有事件日志以供查询。
>装置可对数据进行格式转换， PQDIF使数据具有良好的兼容性，便于实现不同监测系统间数据的共享。
>监测项目

基本测量	电网频率；电压、电流有效值；总的有功、无功功率、功率因数
基本监测指标	a) 三相基波电压、电流有效值，基波功率、功率因数、相位等； b) 电压偏差； c) 频率偏差； d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流； e) 谐波（2～100次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位，各次谐波的有功、无功功率等； f) 电压波动、闪变；
高级监测指标	a) 间谐波； b) 电压骤升、骤降、短时中断；

二、主要技术指标

项目

参数

通道数量

（定制）

主机类型

工控机

工作电源

交流

220V±10% ；50Hz±0.5Hz；谐波畸变率不大于15％

直流

220V±10%，纹波系数不大于5%

电流信号输入

输入方式

电流互感器输入

额定值In

5A/1A

测量范围

AC 200mA～5A或AC 50mA～1A

功率消耗

不大于0.5VA/路

过载能力

1.2In 连续工作

2In 允许1s

电压信号输入

输入方式

电压互感器输入

额定值Un

57.7V/100V

测量范围

AC 0.5V～120V

功率消耗

不大于0.5VA/路

过载能力

1.73Un 连续工作

2Un 允许1s

输入阻抗

大于100kΩ

开关量输出

工作电压

AC220V 3A/DC30V 3A；

输出方式

无源接点

监测指标精度

电压

0.2%

电流

0.2%

功率

0.5%

功率因数

0.5%

频率偏差

0.01Hz

电压偏差

0.2%

三相电压不平衡

0.2%

三相电流不平衡

0.5%

谐波

符合GB/T 14549-1993 中附录D 中的A 级要求

间谐波

参照/T 14549-1993 附录D 中对谐波要求的A 级

闪变

5％

电压波动

5％

通讯接口

以太网

接口速率

10/100M 自适应

接口类型

100Base—T

协议

支持TCP/IP，FTP

RS 485 接口

接口速率

300～115200bps

带光电隔离

对时接口(选配)

装置接口

IRIG-B码对时

存储

CF卡

标配32G，可扩展

工作环境

正常工作温度

-10℃～+55℃

极限工作温度

-20℃～+65℃

相对湿度

5％～95％

大气压力

86kPa～106kPa

海拔

3000 米以下
