一、主要功能特点
>先进的传感器技术
采用超声波测速技术，红外吸收原理，双波长，具有温度补偿功能
高可靠性、高稳定性，传感器寿命大于10年
数字量和模拟量输出
扩散式采集
>实时、定量检测SF6气体浓度
0～3000ppm范围内精确测量空气中SF6气体含量，全量程定量显示。
>SF6气体浓度越限报警
SF6气体含量超过允许阈值500ppm时，系统发出声光报警。
>实时氧气浓度检测
系统可以在0～35%范围内精确测量空气中氧气含量。
氧气含量低于允许阈值18%时，系统发出声光报警。
>通用电力规约，与综自系统无缝集成
系统对外提供CDT、MODBUS、103等通用电力规约接口，可与国内多家综自厂家如南瑞、南自、许继、四方、东方电子等系统无缝集成。
>多参数输出
通过电力规约，系统可将各采集器SF6、O2含量，温湿度数值，各节点通讯、工作、报警状态等多个参数实时传输至综自系统，真正实现无人值守功能。
>多状态输出
系统可同时提供报警信号、主机状态信号、采集器状态信号等多个开关量输出。除SF6泄露报警、缺氧报警外，系统还能实时检测自身状态，如发生通讯或采集异常、系统停电停止运行时，也可以分别输出开关量信号。
>多种风机控制方式
风机有全天6时段定时自启动、强制启动、人员感应启动等多种启动方式，更有效地保证人身安全。

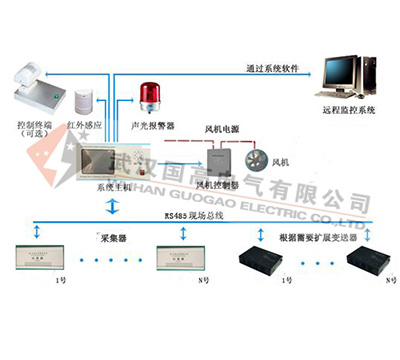

>现场总线设计
一根电缆连接所有采集器及主机，可分立可组合，具有很高的现场适应性。
>多点组网检测
最多128点同时检测（可根据用户需求扩展），满足现场环境需要，提高检测可靠性。
>远程控制能力
数据可传送到远方控制中心，并提供开关量信号及+24V信号。
>丰富语音提示功能
系统主机具有人体感应功能，当有工作人员接近开关室时，系统会根据当前状态启动语音提示，告知工作人员当前室内是否存有SF6或氧气报警，报警具体的方位，是否存在设备状态异常，设备异常方位，是否需要通风后进入等多种信息。
>纪录查询功能
大容量数据存储器，可查询报警记录。
>免维护设计
二、主要技术指标
XLZX-A型
|
工作环境 |
－10℃～＋50 ℃， 环境湿度≤95% |
|
工作电源 |
AC/DC 185-265V |
|
功耗 |
主机：＜20VA 变送器：＜5W |
|
SF6气体泄漏报警值 |
缺省：1000ppm，可根据需求执行设置 |
|
报警误差<5%(V/V) |
|
氧含量检测范围 |
0-25.0%(V/V)， <0.5%(V/V) 低于18.0%报警 |
|
风机启动 |
1.SF6气体泄漏时自动通风 |
|
2.氧气含量≤18.0%时风机自动启动 |
|
3.自动定时排风 |
|
4.可手动强制启动风机排风 |
|
温度显示范围 |
-20-99℃ |
|
湿度显示范围 |
0-99%RH |
|
报警输出触点功率 |
AC220V/3A |
|
风机输出触点功率 |
AC220V/3A（增加风机控制器为30A） |
|
绝缘性能 |
＞10MΩ（外壳与电源间） |
|
抗电强度 |
＞2000V（外壳与电源间） |
|
电磁兼容特性 |
快速瞬变脉冲群 GB/T17626.4-1999 3级 |
|
雷击（浪涌） GB/T17626.5-1999 3级 |
|
变送器与主机通讯 |
标准RS485接口，波特率4800BPS |
|
RTU通讯 |
标准RS485、RS232接口，波特率4800BPS |
|
主机尺寸 |
400*270*84 |
XLZX-B型
|
扩散式 |
泵吸式 |
|
工作环境 |
-30℃～+65℃，环境湿度≤99% |
|
SF6测量范围 |
0～1000ppm |
0～3000ppm |
|
引用误差 |
±2%FS |
±5%FS |
|
氧气检测深度 |
0～35% |
|
氧气深度报警点 |
0.18 |
|
氧气测量精度 |
﹤0.4%,O2在21%时 |
|
工作电源 |
AC220V |
|
开关量输出容量 |
24V/48V/110V/220V |
|
风机输出触点电流 |
45A(可根据用户需求定制) |
|
风机通风时间设定 |
可设置，默认15min/次 |
|
通讯方式 |
RS-485总线方式，通用电力通信规约 |
|
绝缘性能 |
外壳与电源间＞10MΩ |
|
抗电强度 |
外壳与电源间＞2000V |
|
快速瞬时脉冲群 |
GB/T17626.4-1999 3级 |
|
雷击（浪涌） |
GB/T17626.5-1999 3级 |
|
主机尺寸 |
400*270*84 | |
