一、主要功能特点

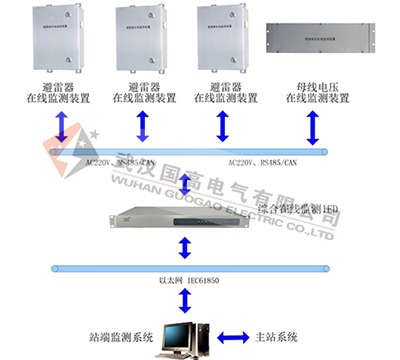

BLZX-A型装置采用模块化设计，每个装置分别采样避雷器的ABC三相电流或同时采集母线ABC三相电压，同时还采集公用电源220V的幅值和相位，为采集控制单元提供计算对比数据。每个避雷器在线监测装置都具备CAN或485通信功能，装置之间通过总线互联。
>采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量 。
>采用动态相量补偿算法，实现高精度测量信号分析。
>采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”。
>采用分布式测量结构，即就地测量、数字传输。
>可带电安装，即不需要主设备停电安装，方便、快捷的接入系统。
>采集避雷器装置的泄露电流及参考电压，计算避雷器泄露电流基波及3、5、7、9次谐波，统计雷击次数及雷击时间等。
>采集PT单元母线电压及参考电压，计算母线电压基波及3、5、7、9次谐波。
>CAN或485网络通信。
>实时时钟：每个装置都具备实时时钟的功能。
>温湿度采集控制：采用高精度温湿度传感器，可以实时采集装置内部温湿度。
>IEC61850通信。
二、主要技术指标
1、工作环境
>工作电压：交流 220V±10%,50Hz
>功 耗：额定电压下＜5W
>环境温度：户内系统：-10℃ ~ +55℃
户外系统：-25℃ ~ +70℃
>工作环境湿度：≤95％
2、监测参数指标
>测量电流范围：0.05mA～650mA，测量精度±1%
>母线电压测量范围：35kV～1000kV, 测量精度0.5%
>谐波电压测量范围：3、5、7、9次，测量精度±2%
>系统频率测量范围：45～65Hz，测量精度±0.001Hz
>雷击次数记录：0～255，年月日时分秒
>温度：-20℃～80℃，±0.5%
>湿度：0～100%RH，±3%
3、其他技术指标
>系统容量：就地模块80个
>监测周期：出厂设置1 小时
>最短监测周期：5 分钟
>CAN网结构，网络速率为：＜500Kbps
>RS485结构，网络速率为：≤2400bps
>系统生存周期为3年以上。
>系统的平均无故障工作时间（MTBF）：户内：大于5×104小时；
户外：大于3×104小时。
三、现场案例
|
