一、技术特点
>多重抗干扰设计，以确保检测的结果准确，避免误判。硬件上设计噪音过滤通道，用来过滤现场噪音，净化信号采集环境；对特定波段的杂音信号增加了带阻滤波器。软件通过软件设置动作级别和标准密度设定，分离噪音干扰信号。
>灵敏度高。对金属颗粒和浮电位体放电的检测灵敏度可达5PC，能准确检出电晕、爬电所放出局部放电。
>稳定性好。选用优质传感器，外接噪声传感器和特定滤波器，采用先进的检测技术，配合软件处理技术，使抗干扰性强，有效提高了仪器的稳定性。
>判断准确。本装置实时连续采样，当检测到的局部放电信号同时满足设置的“阀值”、“密度”和“可信度”时，才判为异常，提高了判断的准确性。
>完善的数据分析功能。装置具有完善的记录，分析GIS运行过程中发生的局放现象，判定局放发生、发展规律，为检修提供依据。
>后台电脑软件显示。
>本装置采用RS485通信，通信距离长、可靠。
二、主要功能
>局部放电检测
装置实时检测并显示电力设备中的局部放电现象，可以判定金属颗粒、悬浮电位、内部电晕、固体绝缘内部缺陷、固体绝缘表面脏污等典型缺陷产生的局部放电信号；采用全数字化高速局放信号采集处理芯片，传感器检测频带可达到2GHz，并可根据需要选用其间的子频段；检测中心频带驻波比：＜2.0。
>局部放电定位
装置提供局部放电初步定位功能，定位精度为GIS设备某个气室，或变压器内某一范围。UHF信号传播过程中衰减比较快，离开放电源的距离不同，放电信号的幅值显著不同，因此，通过比较UHF放电信号的幅值可以进行放电的粗略定位。
>局部放电类型识别
装置具有局部放电模式库和识别算法，提供背景噪声、典型干扰和局部放电类型识别功能。
>局部放电严重程度判定
装置基于局部放电信号的幅值、发生频度、类型和发展趋势，对局部放电的严重程度作出判断，显示故障信号及故障严重性报警，为绝缘状态诊断提供重要判据。
>数据存储和远传
装置能够根据后台软件设定的时间和项目保存局部放电检测的历史数据，提供数据备份和恢复功能，数据存储时间不小于6个月。
>通信要求

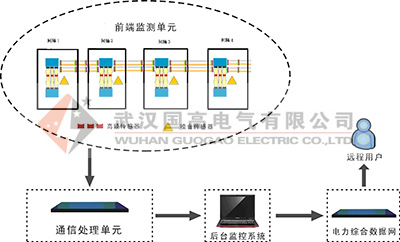

装置监测数据通过RS485通信方式接入变电站综合处理单元，
三、产品组成及参数
>电气及环境参数
|
频率 |
50Hz/60Hz |
|
交流工作电源 |
AC220V，50Hz/60Hz允许偏差：-15％～+15％ |
|
功耗 |
<30W |
|
机箱结构尺寸 |
482.6mm×178.0mm×350.0mm（宽×高×深） |
|
正常工作温度 |
-10℃～50℃ |
|
极限工作温度 |
-20℃～60℃ |
|
贮存及运输 |
-25℃～70℃ |
|
相对湿度 |
5%～95% |
|
大气压力 |
86～106KPa |
>现场智能检测模块参数
现场智能监测模块主要是把高频传感器采集的局放信号和噪音传感器采集的现场噪音信号进行相位比较，对GIS采集的信号做一个判断，判断高频传感器采集的信号是否是GIS里面发生的局放信号。
|
工作电源 |
AC220V，50Hz/60Hz 允许偏差：-20％～+15％ |
|
工作电流 |
0.5A |
|
主机监测频段 |
300MHz-2000MHz（高频） 、300MHz-3000MHz（噪音） |
|
灵敏度 |
5PC |
|
增益 |
85dB |
|
驻波比 |
1.5 |
|
主机检测通道数 |
7(放电监测传感器)，1(噪声传感器备选) |
|
阻抗 |
50欧姆 |
|
传感器接口 |
N-型 |
|
通信接口 |
RS485,网口 |
|
同步处理 |
软件同步、交流电源同步 |
|
采集精度 |
12Bit |
|
放电门限值 |
10pC |
>超高频传感器参数
超高频传感器主要是用来采集GIS内部发生局放时产生的高频信号。
|
监测频段 |
300MHz-1500MHz |
|
灵敏度 |
5PC |
|
增益 |
65dB |
|
驻波比 |
1.5 |
|
阻抗 |
50欧姆 |
|
接口 |
N-型 |
|
安装方式 |
专用不锈钢扎带安装 |
>噪音传感器参数
噪音传感器放在GIS站里面，用于采集外界一切干扰信号的（例如：雷达信号、马达、航空、电弧产生的高频信号等）。
|
监测频段 |
300MHz-1500MHz |
|
灵敏度 |
10PC |
|
增益 |
65dB |
|
驻波比 |
1.5 |
|
阻抗 |
50欧姆 |
|
接口 |
N-型 |
|
安装方式 |
强磁安装 |
>高频电缆线参数
射频号传输线采用7D—FB电缆线是聚乙烯螺旋绝缘皱纹铜管射频电缆，该电缆对信号的衰减小、抗干扰能力强，主要运用于射频信号的传输。
|
内导体外径 |
2.83mm |
|
总外径 |
10.2mm |
|
最高使用频率 |
8000MHz |
|
衰减率 |
衰减率154dB/km |
|
屏蔽层 |
双层镀银屏蔽 |
>滤波器参数
滤波器连接在检测模块的信号输入口，主要是用来消除一些站端监测设备的干扰信号。
|
频率消除范围 |
660～990MHz 频宽 |
|
安装方式 |
连接局放信号 输入通道 |
|
阻抗匹配 |
50[Ω] |
|
输出接口 |
N型 | |
