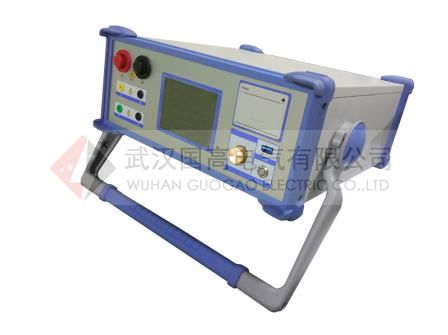

产品别称：
电容式电压互感器校验仪、电容式电压互感器测试仪
主要技术特点：
1.单台仪器即可实现电容式PT（CVT）、电磁式PT的误差测试，无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备，大大降低了现场校验误差的工作量。
2.测试范围宽，能测试电压等级为6kV~800kV电磁式电压互感器。
3.内部采用0.01级的标准电压互感器，采用测差法测试互感器的低压误差；利用变频测试技术得到工作区间的励磁特性曲线，结合低压实测的误差值用外推法分析出互感器整个工作量程的误差。仪器的测试等级可达到0.05级。测试过程中，最大产生不超过3kV的测试电压，保证现场测试的安全性。
4.测试接线简单，操作简单易学，只需根据引导提示操作即可轻松完成互感器校验工作，大大提高了测试效率。
5.具有智能判断外部接线状况，提示接线错误、变比、极性错误等。
6.自动对测试数据进行化整，并判断是否超差，超差数据使用反色显示，对互感器的数据特性直观明了。
7.大规模存贮器可存储现场测试数据多达10000条。
8.采用铝型材机箱，具备良好的抗干扰性，并且保障现场高压试验时的操作人员安全和设备安全。
9.采用高分辨率大尺寸8寸真彩色液晶显示，户外强光下清晰显示，带有触摸屏辅助操作，简单快捷。
主要技术参数：
| 测试用途 |
CVT、PT误差校验 |
| 输出 |
低压输出 |
0～120V 5Arms，12A（峰值） 600VA |
| 高压输出 |
0～3000V |
| PT变比测量 |
精度 |
1～350 <0.03%
350～1100 <0.05%
>1100 <0.07% |
| 相位测量 |
精度 |
±2min |
| 分辨率 |
0.1min |
|
二次绕组电阻测量 |
范围 |
0～500Ω |
| 精度 |
0.5%±2mΩ |
| 交流负载测量 |
范围 |
0～1000VA |
| 精度 |
0.5%±0.05VA |
| 输入电源电压 |
AC220V±10%，50Hz |
| 工作环境 |
温度：-10℃～50℃，湿度：≤90% |
| 尺寸、重量 |
尺寸400 mm×320 mm×203mm 重量约18kg | |
