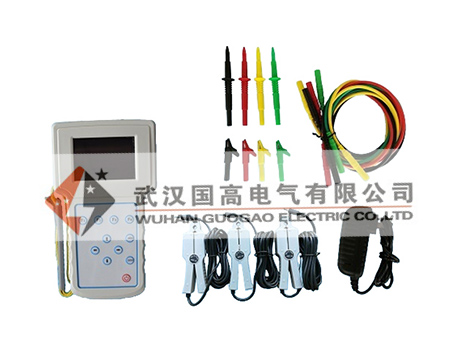

ZCDT-103三相谐波分析仪是集多功能测量于一体的电力测量仪表、能测量三相电压、三相电流1~64次谐波，并以列表或频谱图单独显示奇次谐波或偶次谐波。

    ZCDT103三相谐波分析仪采用按键式操作、能自动切换量程、实测数据保持、测量数据存储、实现大容量存储、且可输出打印报表或向量图，非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

>同时测量1至3路交流电压；

>同时测量1至3路交流电流；

>测量电压间、电流间、电压与电流间的相位；

>测量三相电压，三相电流1—64次谐波；

>可以列表或频谱图单独显示奇次谐波，偶次谐波；

>测量频率；

>测量功率；

>显示六角图向量；

>三相不平衡度测量；

>电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量；

>自动切换量程；

>电压，电流采样全隔离；

>可通过SD卡升级应用程序；

>采用3.5寸彩色液晶显示屏；

>内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作10小时（开启背光关闭功能，待机时间更长）。



>工作温度：-20 ~ 50℃

>相对湿度：0 ~ 95%无冷凝

类型	测量范围	单位	误差	分辨率
电压	5 ~ 600V	V	0.5% x 读数 +5个字	0.1V
电流	0.001 ~ 6A	A	0.5% x 读数 +5个字	0.0001A
有功功率	0.005 ~ 3600	W	0.5% x 读数(PF=1)	0.1W
无功功率	0.005 ~ 3600	VAR	0.5% x 读数(PF=0)	0.1Var
频率	45 ~ 65	Hz	0.02Hz	0.01Hz
相位	0 ~ 360	°	+ 1°	0.1°
