主要技术指标：
>海拨高度：≤1000米
>环境温度：－25—＋45℃
>相对湿度：＜90﹪（25℃时）
>最大日温差：15℃
>大气压力：0.1Mpa
>大气湿度：11g/m³
>地震强度：≤7级
>使用环境：户内
>无导电尘埃
>不含有腐蚀金属和绝缘的气体存在
>电源电压波形为实际正弦波，波形畸变＜3﹪
>设一可靠点接地，接地电阻＜0.5Ω

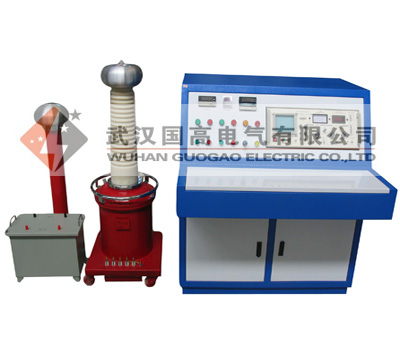

1、无局放工频试验变压器
>型号：YDJF－10KVA/100KV
>结构：绝缘圆筒、固定式
>相数：单相
>频率：50HZ
>冷却方式：ONAN
>额定容量：10KVA
>原边额定电压：0.20KV 额定电流：50A
>副边输出电压：100KV 额定电流：0.1A
>空载电流：≤5%
>阻抗电压：≤8%
>波形畸变率≤3%
>测量绕组电压：100V 测量电压比：1：1000
>过电流能力：在150%（0.75）额定电流持续时间300S情况下，过电试验变压器绕组均不造成热损坏和绕组变形。
>过压能力：在110℅UH（110KV）时间60S下过电压，不应造成试验变压器绝缘损坏，此时波形畸变率≤5%。
>绝缘水平：低压端工频耐5KV/min
>介质损耗：≤0.5%
>局部放电量：100%UH下小于5PC；80%UH下小于3PC。
>运行时间：在100%HU、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行。
>温升试验：在正常使用条件下绕组温升小于65K，油面温小于55K
>保 护：原、副边均采用过电流继电器进行过电流保护，不管在任何情况下保证人身和设备的安全。
>密封材料：在密封件结构设计下采用特殊“双层密封方式”保证试验变压器的使用时间不低于15年
2、电容分压器（兼做耦合电容器）
>型号：RC-100KV/500PF
>额定频率：50HZ
>标称电容量：500pF
>额定电压：100KV
>标称分压比：1000：1
>介质损耗：＜0.2%
>局部放电量：额定电压下＜3pC，在80%额定电压下＜2pC
>测量精度：≤±1%
>允许运行时间：同变压器
3、保护电阻
>型号：BHR100KV－10KΩ
>额定频率：50HZ
>额定电压：100KV
>额定电流：长期电流0.2A
>标称电阻：5KΩ
>耐热等级：F级
>局部放电量：100%额定电压下＜3pC，在80%额定电压下＜2pC
>温升：100%额定电流下连续运行电阻表面温度小于80K
>运行时间：同变压器
4、电源滤波器
>型号：LYNF－0.22/0.22
>额定电压：0.22KV
>额定电流：50A
>额定频率：50－60HZ
>线路数：1路
>滤波电抗器品质因数：＞70
>局部放电背景水平：＜2pC
>阻尼电阻功率：100W
>衰减特性：40KHZ－100KHZ＞40DB；100KHZ－1MHZ＞50DB
>绝缘水平：5KV/1min无异常放电现象
>允许运行时间：同变压器，其绕组的温升满足国家标准
5、控制台
>型号：LYTC-II
>输入电压：0.22KV
>输出电压：0~0.22KV
>输出电流：50A
>变压器低压电流显示（数字式）
>变压器高压电压显示（数字式）
>设有调压器下限位保护、耐压计时
>设有紧急按钮、设有警铃、门连锁
>电压升、降功能、耐压记时、过流保护功能
6.LYJF-2008局部放电检测仪
>可测试品的电容量范围6PF--250μF
>检测灵敏度（见表一）
表一
|
输入单元序号 |
调谐电容 |
单位 |
灵敏度（微微库）
（不对称电路） |
|
1 |
6-25-100 |
微微法 |
0.02 |
|
2 |
25-100-400 |
微微法 |
0.04 |
|
3 |
100-400-1500 |
微微法 |
0.06 |
|
4 |
400-1500-6000 |
微微法 |
0.1 |
|
5 |
1500-6000-25000 |
微微法 |
0.2 |
|
6 |
0.006-0.025-0.1 |
微法 |
0.3 |
|
7 |
0.025-0.1-0.4 |
微法 |
0.5 |
|
8 |
0.1-0.4-1.5 |
微法 |
1 |
|
9 |
0.4-1.5-6.0 |
微法 |
1.5 |
|
10 |
1.5-6.0-25 |
微法 |
2.5 |
|
11 |
6.0-25-60 |
微法 |
5 |
|
12 |
25-60-250 |
微法 |
10 |
|
7R |
电 阻 |
|
0.5 |
>放大器频带：
①低端：10KHZ、20KHZ、40KHZ任选
②高端：80KHZ、200KHZ、300KHZ任选
>放大器增益调节：
粗调六档，档间增益20±1 db;细调范围≥20db。
>时间窗：
①窗宽：可调范围15°～150°;
②窗位置：每一窗可旋转0°～170°；
③两个时间窗可分别开或同时开。
>放电量表：
指针式表头：
对数刻度1-10-100 误差<±5%(以满刻度计)
线性刻度0-100 误差<±5%(以满刻度计)
数字表头：以3½LED数字表显示
0-100.0 误差<±5%(以满刻度计)
>椭圆时基：
①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作120°旋转。
③显示方式：椭圆——直线。
>试验电压表：
①量程：100KV（可扩展）
②显示：3½数字电压表指示
精度：优于±5%（以满刻度计）
>内、外零标功能 |
