LYGQH-B互感器校验仪 |
|
| |

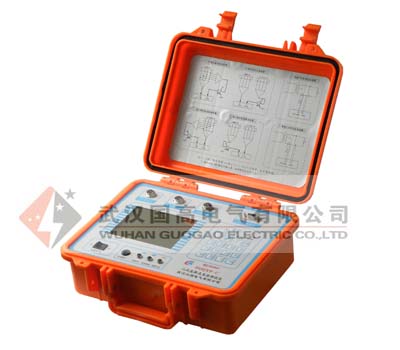

LYGQH-B互感器校验仪
互感器校验仪，它运用先进的电子技术，对互感器的误差信号直接采极分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器能在5%定额工作电流（电压）下进行测试；另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。
互感器校验仪，和用于检定准确度级次0.01级至10级,额定二次电流为5A、1A电流互感器和额定二次电压为100V、100/√3V、150V（100/3V、220V）的电压互感器。测量结果直接数字显示,并可为用户配上RSC232接口,方便地与计算机相联. |
| |
|
|
 |
|
| |
 |
主要特点：
>全功能互感器校验仪采用差值测量原理，测量结果迅速准确、抗磁能力强、稳定性好，便于携带和现场测试等特点。
>全功能互感器校验仪不仅适合于互感器现场校验，还具备有校验台接口和RS232接口，通过校验台接口可与互感器校验台实现联机测量。 功能：
>本型校验仪能够校验电压（PT）、电流（CT）互感器的电压、电流误差、相位误差、负载阻抗、导纳，并能判断互感器极性是否正确。
>能够将数据显示、存储和打印。
>自动测量： 采用差值测量法，直接测量误差。
>自动极性判断：可在2%--20%内自动判断极性。
>自动切换档位：可根据测量数据大小自动切换量程。
>适应能力强： 对电源有较强的适应能力。
>傻瓜式操作： 大屏幕中文显示，菜单提示操作。
>自动数据处理：交流采样，全数字处理。
>自动化整测量：可根据被检互感器的准确度自动进行误差数据化整，并判断是否超差。
>计算机联机： 仪器自身具有一定的数据管理功能,若与PC机联机则管理功能更强。
>存储功能： 能存储、查看测量结果，仪器掉电后数据不消失。
主要技术参数：
| 环境条件 |
温 度： 0--40℃ |
| 相对湿度： <80%（25℃） |
| 海拔高度： <1500m |
| 电源电压： 220V±10% |
| 电源频率： 50Hz±1% |
| 测量范围 |
同相分量（%）： 0.0001—200分辨率为0.0001% |
| 正交分量（分）： 0.001 —700 分辨率为0.001分 |
| 阻 抗（Ω）： 0.001—20.0分辨率为0.0001Ω |
| 导 纳（Ms）： 0.001—20.0分辨率为0.0001 Ms |
| 准确度 |
与标准互感器配合可校验0.1—6.0级之间各档互感器，基本误差如下：
同相分量： ΔX=±（X×2%+Y×2%±2个字）
正交分量： ΔY=±（X×2%+Y×2%±5个字）
X、Y为仪器的显示值的绝对值 |
| 阻抗/导纳精度等级： 1.0 级 |
| 百分数精度等级： 1.5级 |
| 工作范围 |
电 压： 5%--150%Un(Un=100/3—150) |
| 电 流： 1%--150%In（In=1A、5A） |
| 极性指示 |
电 流： 额定工作电流的2%--10% |
| 电 压： 额定工作电压的2%--10% |
| 工作负荷 |
电 压： a对X约0.2VA （100V） |
| 电 流： T0对Tx约为0VA |
| 绝缘试验 |
电源插座对机壳能承受1.5kV/1min |
| 外形尺寸 |
320×250×30（mm） |
| 重 量 |
约3.0kg |
|
|
 |
|
|
|
