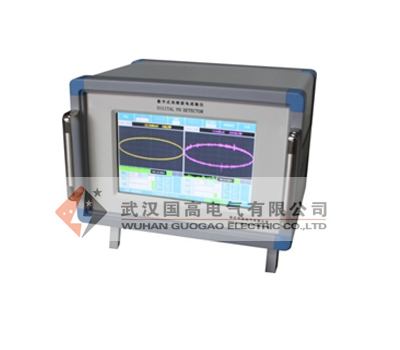

主要功能：
>变压器及电抗器局部放电巡回检测：采用脉冲电流和超声波原理，对运行状态下的变压器和电抗器进行故障诊断和局部放电测试。携带方便（主机重量仅为3kg)、测量快速，抗干扰能力强，便于现场使用。
>电缆局部放电巡回检测：局部放电定位探测器操作简单方便，与试品无任何接线，非接触测试。定位准确，探测器内安装了电、声三维空间定位传感器，通过对电、声信号幅值和时差变化的分析，可准确定位放电点的三维空间位置。
>GIS局放带电巡回检测：采用脉冲电流、超声波和特高频原理，对运行状态下的GIS进行故障诊断和局部放电测试。携带方便、测量快速，抗干扰能力强，便于现场使用。系统能够对GIS存在的内部缺陷（包括自由颗粒、导体上的毛刺、悬浮屏蔽、盆式绝缘子上的颗粒及内部缺陷）进行诊断。
>开关柜局部放电巡回检测：采用TEV传感器、超声传感器和宽频带电流互感器在线检测高压开关柜局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。
>提供在复杂现场的多种抗干扰措施：独特天线噪声门控、信号极性判别、局放智能识别、动态抗干扰、数字模拟混合滤波等多种抗干扰功能，各种抗干扰措施灵活组合应用，能够有效减小干扰对测量结果的影响，便于在复杂的环境下确保准确测量；
>多种分析功能：具有相位分析，指纹图、频谱分析，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响；
>自动生成试验报告：自动或手动记录保存试验数据和瞬态放电波形，生成试验报告，提供后期数据分析参考；
>显示屏：显示屏为高分辨率触摸屏，方便现场的操作使用；
>便携移动：适合在环境复杂的现场移动使用。
主要技术参数
>通道数:2个电信号接口，一个外同步接口
>采样率 :0.5M、1M、2.5M、5M、10M、20M可选
>采样精度:12bit
>量程范围:0.1pC～1000nC
>量程切换:35dB、30dB、20dB、10dB、0dB、-10dB、-20dB、-30dB共8档
>频带范围:20k-100kHz、40k-300kHz、3M低通
>本量程非线性误差;5%
>可测试品的电容量范围:6pF～250µF
>电源模式:AC 220V
>显示屏:6” TFT真彩色触摸液晶显示屏
>分辨率:800×480
>物理存储:256MB DDR2，为运行内存
>SD卡存储:标配16G卡，可升级为32G，用于存储试验记录及试验数据
>接口：RS232 用于与PC机同步传输接口
USB 可外接鼠标键盘，以及外接移动存储设备
>电源模式:电池供电（16.8V锂电池）+外置电源（18V）
>电信号接口:2路BNC接口(前后面板各两个)，用于信号输入
>SMA接口:外同步接口
>SD卡插槽:可插入最大支持32G的SD卡
>网口:可扩展
>接地钮:外部接地用
>通用说明
>CPU:主频533MHz
>系统:WINCE6.0
>使用环境温度:-20℃至60℃
>存储环境温度：-20℃至45℃
>外形尺寸：宽×高×深（226×152×140）mm
>重量：3kg
局放巡检系统组成:
1 三项独创领先技术
1)国内乃至世界上最小的全功能便携式高压电气设备局部放电巡检仪。
2)独创的无线同步技术锁定放电相位，方便现场巡检，识别放电、建立指纹图谱。
3)独立双通道，每个通道集成光、电双输入模式，可同时配置特高频、超声波、宽带电流、脉冲电流、TEV等各类局放传感器。支持并可选配适合GIS、变压器、电抗器、开关柜等各类高压电气设备的局放检测传感器及软件。
2 五项先进技术提高了设备的可靠性
1）壳体采用三层电磁屏蔽技术，适合在强电磁干扰环境下使用。
2）内部所有板卡采用无引线连接，使抗震性、可靠性、移动使用性有很大提高。
3）外部采用柔性抗冲击减震外套加固，所有端口配有保护套，适合现场使用。
4）外层包装箱为高强度防水（IP67）柔性机箱，可抗强冲击。
5）内置高性能锂电池，无外接电源情况下可连续工作3小时以上。
3 装备了先进的软件系统
1)触摸屏式操作界面，操作更加简单、实用、功能专一化，测量分析集成化。
2)可同时对两种传感器检测到的信号进行综合分析（如：特高频和超声波信号），确定放电性质。
3)集成多种检测分析功能，放电量、放电水平、放电能量、相位、单个脉冲、频谱等。
4)独特的局部放电指纹图分析功能，对GIS、变压器、开关柜等放电性质的统计分析和经验积累具有重要的实用意义。
5)高压电气设备局放巡检档案管理功能，可方便的建立被巡检的高压设备的档案。
4 变压器及电抗器局部放电巡回检测
1)局部放电在线（带电）巡回检测是在高压电气设备带电运行过程当中检测其内部局部放电的变化情况，通过检查该设备的局部放电情况从而分析此高压电气设备当前的绝缘状态。
2)采用宽频带电流互感器（脉冲电流法）、超声波传感器（超声波法），实现现场对变压器的局部放电带电巡回检测。
3)随时保存巡检记录，查阅局部放电历史数据、放电波形及趋势图。
4)采用宽频带电流互感器通过中性点接地回路或铁心接地回路以及油箱接地回路，采集高压电气设备的放电信号。通过多种抗干扰手段抑制了各种外部噪声干扰，改善了信噪比，有效的提高
了检测准确度。
5 电缆局部放电巡回检测
1)局部放电定位探测器操作简单方便，与试品无任何接线，非接触测试。
2)结构合理，利用高压绝缘手柄和光纤隔离高压，保证操作安全可靠。
3)探测器壳体外部安装高压绝缘护套，保证试品和仪器的安全。
4)定位准确，探测器内安装了具有发明专利技术的电、声三维空间定位传感器，通过对电、声信号幅值和时差变化的分析，可准确定位放电点的三维空间位置。
5)探测器自带充电接口，可灵活选择充电电池或一次性电池。
6 GIS局部放电巡回检测
1) 利用宽频带电流互感器、超声波和特高频传感器对GIS进行局放故障检测。
2) 本仪器为便携挎背式设计，基于超声波和特高频原理，对运行状态下的GIS进行故障诊断和局部放电测试。携带方便、测量快速，抗干扰能力强，便于现场使用。系统能够对GIS存在的内部缺陷（包括自由颗粒、导体上的毛刺、悬浮屏蔽、盆式绝缘子上的颗粒及内部缺陷）进行诊断。也可用脉冲电流法检测，脉冲电流法是在接地线上卡装高频电流互感器，能够有效检测除移动微粒以外的各种放电故障。
7 开关柜局部放电巡回检测
1) 采用TEV传感器、超声传感器和宽频带电流互感器在线检测高压开关柜局部放电情况。
2) 实时显示检测到的放电波形和数据。
3) 随时查阅已保存的高压开关柜局部放电图形。
4) 作连续在线监测时可实时显示高压开关柜局部放电波形及数据，对高压开关柜的当前局放情况进行观察；作准在线监测时可将不同时间的监测数据进行统计分析，生成放电变化趋势图。
5) 可通过以太网实现数据上传。
8 测试结果分析
1)对局部放电脉冲进行放电测量、放电时间、时域波形及频谱分析。
2)可静态、动态对局部放电单个脉冲详细测量、观察，确定放电性质。
9 报告自动生成及打印
1)任意存贮、打印局部放电图形及数据，自动生成试验报告。
2)任意存贮、编辑局部放电图形及数据。 |
