主要特点:
>电压电流输出灵活组合
具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
>单机操作方便

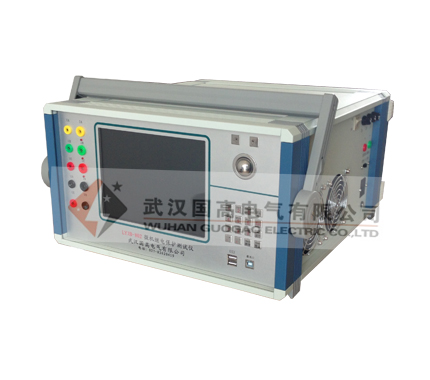

装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
>双操作方式
除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
>新型高保真线性功放
输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
>高性能主机
输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
>软件功能强大
可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
>具有独立专用直流电源输出
装置设有一路110V 及 220V专用可调直流电源输出。
>接口完整
装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。
>完善的自我保护功能
散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
>轻小型高集成单机和一体化结构
采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。
主要技术指标:
| 电 流 输 出 |
交 流 |
相电流输出（有效值）：0～40A / 每相 |
| 三并电流输出（有效值）：0～120A |
| 相电流长时间允许工作值（有效值）：10A / 每相 |
| 相电流最大输出功率 ：420VA |
| 三并电流最大输出时最大输出功率 ：900VA |
| 三并电流最大输出时允许工作时间 ：10s |
| 频率范围（基波）：20～1000Hz |
| 直 流 |
相电流输出：0～±10A / 每相 |
| 最大输出负载电压：20V |
| 电 压 输 出 |
交 流 |
相电压输出（有效值）：0～120V |
| 线电压输出（有效值）：0～240V |
| 相电压/线电压输出功率：80VA/100VA |
| 频率范围（基波）：20～1000Hz |
| 谐波次数：1～20次 |
| 直 流 |
相电压输出幅值：0～±160V |
| 线电压输出幅值：0～±320V |
| 相电压/线电压输出功率：70VA / 140VA |
| 8路开关量输入 |
空接点：1～20mA，24V |
| 电位接点输入：“0”：0～+6V； |
| “1”：+11v～+250V |
| 4对开关量输出 |
空接点接点 DC：220V／0.2A；AC：220V／0.5A |
| 时间测量 |
测量范围：0.1ms～9999s |
| 电源电压 |
允许范围：AC 220V±10%，50／60Hz |
| 环境温度 |
允许范围：-10℃～+50℃ |
| 体积重量 |
体积：430×340×200mm³； 重量：20kg |
输出及测量精度
| 额定范围内精度 |
电 流 |
交流相电流 <0.2% |
| 交流大电流端子输出 <0.2% |
| 直流电流 <0.5% |
| 电 压 |
交流电压 <0.2% |
| 直流电压 <0.5% |
| 其 它 |
频率精度（50Hz时） <0.01Hz |
| 相位精度<0.5° |
| 谐波失真度 <0.5% |
| 时间测量精度 <0.1ms |
