主要特点：

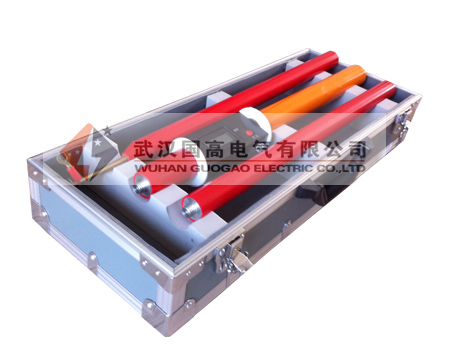

>发电机定子端部绝缘测试仪，是利用表面电位法（又称电位外移法）检测发电机定子线棒绝缘缺陷的绝缘测试方法。
>通过检测定子端部手包绝缘的密实性及相对绝缘强度。它可以弥补发电机定子绕组交、直流耐压试验所发现不了的端部绝缘缺陷的不足。
>可以发现引线包绝缘不良，线圈鼻端绝缘包扎缺陷，绝缘盒填充泥填充不满，绑扎涤玻绳固化不良及端部接头处定子空心铜线焊接质量不良造成的渗透等缺陷。
>该装置具有使用安全、携带方便、测量准确等优点。
主要技术指标：
>测试范围：0-30KV
>分压比：1:1000
>精度：1.0级
试验方法：
1 试验标准发电机定子线圈端部绝缘判断标准，是加2倍的额定电压，漏泄电流不大于1微安
2 试验仪器直流高压发生装置
3 测试原理将直流电压加在定子线棒正常时由于线棒绝缘的体积电阻Ρρ 远远大于表面电阻ρσ , 对地电压很低， 若某一线棒绝缘存在缺陷,它的电压分布将发生明显的变化,绝缘存在缺陷时, Ρρ 减小,绝缘压降也降低,致使缺陷部位对地电压增高。
测试方法将绕组三相引出线用导线短路连接，直流高压发生器加2倍电压，用发电机电位外移试验仪测试电压和电流
发电机电位外移试验仪接线图尾棒的地线一定与高压发生装置的地线接在一起。
注意事项：
>锡箔纸缠包端部时，一定要包裹紧密，否则锡箔纸和绝缘表面会构成电容，测量杆接触时会有较大的放电电流,造成误判断。
>端部包裹时最好分为线棒侧和引水管侧，间隔大于3厘米，电位高时便于查找是哪一侧的问题，其实最主要的点是根部和锥部，中间部位测量意义不大。
>测量杆串接的微安表最好用数字式微安表，即便于读数又可电流大时保护表记。
>端部接头因为在在机壳下部，不易测量，最好提前用引线引出。
>最重要的是记正确异常槽号，避免张冠李戴，切记切记！
>发电机不通水的情况下进行试验，要求先将定子冷却水彻底吹净。 |
