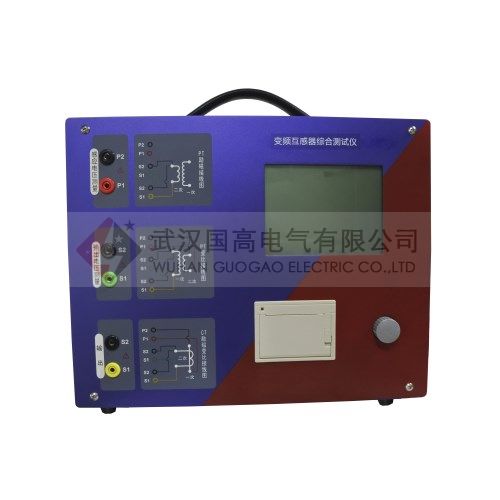

CTP-1000系列变频式互感器综合特性测试仪
     本公司开发的CTP-1000A，CTP-1000B，CTP-1000C，CTP-1000D，CTP-1000E系列变频式互感器综合特性测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

 产品别称：变频式互感器测试仪，变频式CT/PT互感器分析仪，微机型互感器测试仪，电压电流互感器特性测试仪，互感器综合测试仪，互感器伏安特性综合测试仪，CT\PT综合特性测试仪，CT伏安特性测试仪，PT伏安特性测试仪，互感器特性综合测试仪，互感器暂态特性测试仪，伏安、变比、极性综合测试仪

技术特点:
>基于先进的变频原理，输出最大仅180V的交流电压和12A的交流电流，却能应对拐点高达60KV的CT测试。
>功能全面，可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
>自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
>界面友好美观，5.7寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
>装置可存储3000组测试数据，掉电不丢失。
>面板自带打印机，可自动打印生成的试验报告。
>测试方便，除了负荷测试外，其他各项测试都是基于同一接线。
>易于携带，装置重量<9Kg。
主要功能:
装置设计用于CT、PT的以下试验：
>励磁特性试验
>变比试验
>相位和极性试验
>CT各种一次电流及各种负荷时的比差、角差测量
>CT二次绕组电阻测量
>CT二次回路负荷测量
>CT暂态特性测试与分析
>测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等
>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
主要技术参数:
>输出电压：0~180V (RMS)
>输出电流：0~12A (RMS)，峰值36A
>电压测量：准确度±0.2%
>CT变比测量范围：1~40000
>PT变比测量范围：1~40000
>变比测量：准确度±0.1%
>相位测量：准确度：±5’，分辨率：0.5’
>二次绕组电阻测量范围  0.1～300Ω 分辨率：0.2mΩ  精度：1%±1 mΩ
>交流负载测量：0～1000VA，精度：1%±0.1VA
>输入电源电压：AC220V±20%，50HZ
>工作条件： 温度：-10℃~50℃， 湿度：≤90%
>尺寸： 365mm×290mm×153mm
>重量： <9kg

技术特点:
>基于先进的变频原理，输出最大仅180V的交流电压和12A的交流电流，却能应对拐点高达60KV的CT测试。
>功能全面，可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
>自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
>界面友好美观，5.7寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
>装置可存储3000组测试数据，掉电不丢失。
>面板自带打印机，可自动打印生成的试验报告。

>具有输出180A大电流功能，可用于现场通流试验。
>测试方便，除了负荷测试外，其他各项测试都是基于同一接线。
>易于携带，装置重量<9Kg。
主要功能:
装置设计用于CT、PT的以下试验：
>励磁特性试验
>变比试验
>相位和极性试验
>CT各种一次电流及各种负荷时的比差、角差测量
>CT二次绕组电阻测量
>CT二次回路负荷测量
>CT暂态特性测试与分析
>测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等
>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
主要技术参数:
>输出电压：0~180V (RMS)
>输出电流：0~12A (RMS)，峰值36A
>电压测量：准确度±0.2%
>CT变比测量范围：1~40000
>PT变比测量范围：1~40000
>变比测量：准确度±0.1%
>相位测量：准确度：±5’，分辨率：0.5’
>二次绕组电阻测量范围  0.1～300Ω 分辨率：0.2mΩ  精度：1%±1 mΩ
>交流负载测量：0～1000VA，精度：1%±0.1VA

>升流电流输出：0-180A
>输入电源电压：AC220V±20%，50HZ
>工作条件： 温度：-10℃~50℃， 湿度：≤90%
>尺寸： 365mm×290mm×153mm
>重量： <9kg

技术特点:
>基于先进的变频原理，输出最大仅180V的交流电压和12A的交流电流，却能应对拐点高达60KV的CT测试。
>功能全面，可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
>自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
>界面友好美观，6.4寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
>装置可存储3000组测试数据，掉电不丢失。试验完毕后可调出数据进行分析，或通过U盘上传至PC机生成EXCEL报告。
>面板自带打印机，可自动打印生成的试验报告。
>测试方便，除了负荷测试外，其他各项测试都是基于同一接线。
>易于携带，装置重量<9Kg。
主要功能:
装置设计用于CT、PT的以下试验：
>励磁特性试验
>变比试验
>相位和极性试验
>CT各种一次电流及各种负荷时的比差、角差测量
>CT二次绕组电阻测量
>CT二次回路负荷测量
>CT暂态特性测试与分析
>测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等
>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
主要技术参数:
>输出电压：0~180V (RMS)
>输出电流：0~12A (RMS)，峰值36A
>电压测量：准确度±0.1%
>CT变比测量范围：1~40000
>PT变比测量范围：1~40000
>变比测量：准确度±0.05%
>相位测量：准确度：±3’，分辨率：0.3’
>二次绕组电阻测量范围  0.1～300Ω 分辨率：0.2mΩ  精度：0.5%±1 mΩ
>交流负载测量：0～1000VA，精度：0.5%±0.1 VA
>输入电源电压：AC220V±20%，50HZ
>工作条件： 温度：-10℃~50℃， 湿度：≤90%
>尺寸： 340mm×300mm×150mm
>重量： <9kg

技术特点:
>基于先进的变频原理，输出最大仅180V的交流电压和12A的交流电流，却能应对拐点高达60KV的CT测试。
>功能全面，可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
>自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
>界面友好美观，6.4寸图形LCD显示、全中文图形界面。

>采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
>装置可存储3000组测试数据，掉电不丢失。试验完毕后可调出数据进行分析，或通过U盘上传至PC机生成EXCEL报告。
>面板自带打印机，可自动打印生成的试验报告。
>具有输出180A大电流功能，可用于现场通流试验。
>测试方便，除了负荷测试外，其他各项测试都是基于同一接线。
>易于携带，装置重量<9Kg。
主要功能:
装置设计用于CT、PT的以下试验：
>励磁特性试验
>变比试验
>相位和极性试验
>CT各种一次电流及各种负荷时的比差、角差测量
>CT二次绕组电阻测量
>CT二次回路负荷测量
>CT暂态特性测试与分析
>测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等
>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
主要技术参数:
>输出电压：0~180V (RMS)
>输出电流：0~12A (RMS)，峰值36A
>电压测量：准确度±0.1%
>CT变比测量范围：1~40000
>PT变比测量范围：1~40000
>变比测量：准确度±0.05%
>相位测量：准确度：±3’，分辨率：0.3’
>二次绕组电阻测量范围  0.1～300Ω 分辨率：0.2mΩ  精度：0.5%±1 mΩ
>交流负载测量：0～1000VA，精度：0.5%±0.1 VA

>升流电流输出：0-180A
>输入电源电压：AC220V±20%，50HZ
>工作条件： 温度：-10℃~50℃， 湿度：≤90%
>尺寸： 340mm×300mm×150mm
>重量： <9kg

技术特点:
>基于先进的变频原理，输出最大仅180V的交流电压和12A的交流电流，却能应对拐点高达60KV的CT测试。
>功能全面，可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
>自动给出拐点电压/电流、10％误差曲线、5％误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
>可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
>界面友好美观，8.4寸高亮LCD彩色屏幕显示、全中文图形界面。

>采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
>装置可存储3000组测试数据，掉电不丢失。试验完毕后可调出数据进行分析，或通过U盘上传至PC机生成EXCEL报告。
>面板自带打印机，可自动打印生成的试验报告。
>具有输出180A大电流功能，可用于现场通流试验，增加Wifi、彩屏、诊断、猜铭牌功能
>测试方便，除了负荷测试外，其他各项测试都是基于同一接线。
>易于携带，装置重量<9Kg。
主要功能:
装置设计用于CT、PT的以下试验：
>励磁特性试验
>变比试验
>相位和极性试验
>CT各种一次电流及各种负荷时的比差、角差测量
>CT二次绕组电阻测量
>CT二次回路负荷测量
>CT暂态特性测试与分析

>增加Wifi、彩屏、诊断、猜铭牌功能
>测量校核各种型号的CT、PT，包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等
>拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
主要技术参数:
>输出电压：0~180V (RMS)
>输出电流：0~12A (RMS)，峰值36A
>电压测量：准确度±0.1%
>CT变比测量范围：1~40000
>PT变比测量范围：1~40000
>变比测量：准确度±0.05%
>相位测量：准确度：±3’，分辨率：0.3’
>二次绕组电阻测量范围  0.1～300Ω 分辨率：0.2mΩ  精度：0.5%±1 mΩ
>交流负载测量：0～1000VA，精度：0.5%±0.1 VA

>升流电流输出：0-180A
>输入电源电压：AC220V±20%，50HZ
>工作条件： 温度：-10℃~50℃， 湿度：≤90%
>尺寸： 340mm×300mm×150mm
>重量： <9kg
